如何查修線路?



許多修車二、三十年的老師傅對電路的認知大多是有限的,有的靠的是經驗有的是靠同業互相交流,來排除許多的故障。

但........現在的車幾乎都是電子車了,車的配備越多電子系統就越雜,現在連CAN BUS也運用在車上了....。加上油電車(高壓電的蓄電池)整個維修的作業變的更需謹慎小心了。

就因為這樣的電子化,所以很多車廠會把引擎與電機部門分開。(多數的原廠都是這麼做的)

而在外面私人修車廠就有人專門做電機的或冷氣....等,因為他們不像在原廠有那樣人事的支援。如果有需要再請人來幫忙,大部分遇到的問題.....我想應該都是電路的較多。

電路的故障我把他分兩種

1.現存的

2.間歇性的

這兩個一聽就知道1.現存的是最好排除的,因為故障就在那邊,接下來的只是查修時間的問題而已。

但.....第2.間歇性的,這個就比較有難度了.......(哈)因為有的故障是沒有故障碼的,而且有的可能要好幾天甚至幾個星期才會出現,所以一般遇到這種車我都先打電話給修車的朋友或同業,來瞭解此款車的處理方法。



接下來就是個例子...車型05 HONDA CR-V

故障原因是無法排檔

 一般遇到無法排檔的車就先檢查煞車燈開關,因為安全因素排檔桿裡面會設計一個電磁閥,有的會做成拉線式的...。

檢查煞車燈開關的連續性與是否有電瓶電壓,結果這兩個都是OK的,所以你必須準備線路圖進行查修作業...

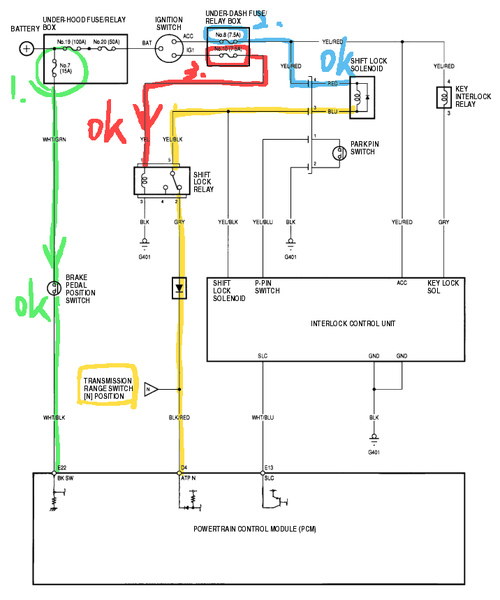

C-RV 檔位開關01 拷貝 4.jpg


1.綠色線就是煞車燈開關,有電瓶電壓、開關有連續性,所以這條是OK的。

2.藍色線.......檢查保險絲NO.8 (7.5A)是OK的。所以這條是也OK的。現在可以合理的懷疑是排檔桿電磁閥故障了,先拆下來看看。






拆下來的排檔桿總成..



排檔桿電磁閥上圖...用12V測試電磁閥。(藍色與黑色線)排檔桿電磁閥是OK的。

3.紅色線..........檢查保險絲NO.10(7.5A)是OK的。

這樣一來範圍就剩下電磁閥繼電器與檔為開關了。

4.先看看檔位開關(黃色線),線路圖檔位開關的打鐵是由黑紅線,進入PCM在經過ICU打鐵(G401)

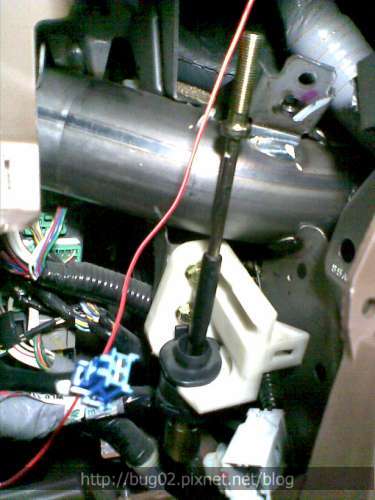

直接送打鐵給黑紅線(不經過檔位開關)

踩踏踏板電池磁閥放開,排檔OK。

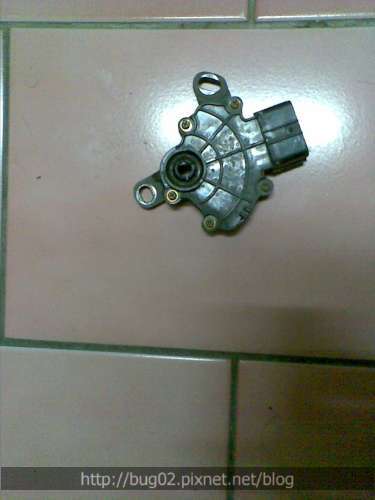

更換檔位開關後OK .................(笑)
